Технологические линии для переработки рыбы и морепродуктов

МОДУЛЬНЫЙ ИКОРНЫЙ ЦЕХ: "ДВ стандарт"

(схема расположения технологического оборудования)

Комплектация технологического оборудования: базовая

Расположение: в 20 фут. контейнерах, вариант 1

Производительность по готовой продукции: 4,5 тонн/сутки

Производительность по сырцу: 7 тонн/сутки

МОДУЛЬНЫЙ ИКОРНЫЙ ЦЕХ: Родовая община "Лыннэй"

Производительность:

-по готовой продукции 300 кг/сутки

-по поступающему сырью 450 кг/сутки

Технологическое оборудование для участка разделки рыбы

1.1 Комплект технологического оборудования для участка разделки рыбы

Оборудование изготавливается для обработки рыбы-сырца каскадным методом и разделяется на три вида в зависимости от установки:

Первый вариант: разделочный модуль устанавливается перпендикулярно бункеру-накопителю. (Схема№1) Используется для обработки горбуши, кеты и разнорыбицы.

Второй вариант:  разделочный модуль устанавливается параллельно бункеру накопителю. (Схема№2)

Используется для разделки только горбуши и кеты.

Третий вариант: линия разделки конвейерного типа.

При выборке установки и комплектации рыборазделочных линий учитывается:

- Габаритные размеры рыборазделочного участка, цеха;

- Вид обрабатываемой рыбы-сырца;

- Номенклатура выпускаемой продукции.

Бункер-накопитель для разделочных линий проектируется индивидуально для каждого цеха, участка по согласованию с заказчиком – в зависимости от принимаемого объема рыбы-сырца и выбранного варианта установки оборудования.

Так же, специально для переработки лосося разработана индивидуальная технологическая схема.

Комплект технологического оборудования для участка разделки лосося

1.2.Комплект технологического оборудования икорного участка

Со стола разделки по трубопроводу, гибросмывом или конвейером ястыки икры поступают в ванну приема ястыков икры (ИВП-1.00.000). Излишки влаги стекают в отверстия на дне ванны, где расположены две решетки, с установленными на них перфорированными корзинами.

Корзину с ястыками икры перемещают в ванную сортировки и промывки ястыков икры (ИВС-1.00.000) на первую решетку, где их сортируют и промывают. В корзину со второй решетки укладывают уже промытые и сортированные ястыки. Далее ястыки поступают в ванну охлаждения ястыков икры (Иво-1.00.000). Все ванны имеют полки для промежуточного хранения чистых корзин.

Охлажденные ястыки икры в корзине из ванны перемещают на стеллаж для стечки ястыков икры (ИСЯ-1.00.000) для стечки излишней влаги.

Со стеллажа ястыки икры поступают на приемный столик бутары (ИБС-2.00.000. ИБО-2.00.000, БПИ-02.000) для пробивки икры и далее на грохотку.

После пробивки икра стекает на носилки для транспортировки икры (ИНТ-1.000). Носилками икра транспортируется в емкость для посола икры (ИПЕ-3.000).

Просоленная икра укладывается в кассеты для обезвоживания икры (ИКО-1.000) и перемещается на промежуточный стол (ИСТ-1.00.000).

Обезвоживание икры происходит на стеллажах обезвоживания икры (ИСО-1.00.000, ИСО-2.00.000).

Инспекцию икры и добавку антисептиков производят на столе инспекции икры (ИСИ-5.00.000). Прием и упаковка икры в емкость производится на столе подставки (ИСП-1.00.000). Промежуточное хранение пустой тары, укупоренная икра и ее взвешивание производят на столе (ИСТ-1.00.000).

Для санитарной обработки инвентаря применяется ванна для промывки инвентаря (ИВИ-1.00.000), для сушки и хранения инвентаря – соответствующий стеллаж (ИСХ-1.00.000).

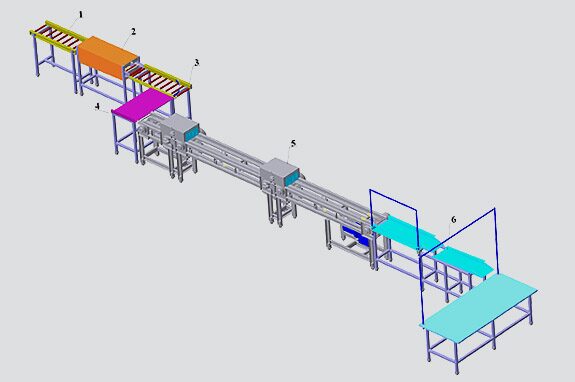

 1.3 Комплекты оборудования ликвидного участка заморозки (мойка, выбивка, глазировка, транспортировка, упаковка рыбы)

После заморозки блок-формы тележкой для перевозки блок-форм (НТПБ-1.00.000) транспортируются на ликвидный участок. С тележки они вручную подаются на рольганг приемный (ЛРП-1.00.000) и далее в камеру оттайки (ЛКО-1.00.000). Оттайка крышки и противня происходит за счет подачи на них воды сверху и снизу.

Из камеры оттайки блок-формы перемещаются на рольганг подающий (ЛРП-2.00.000) и далее на стол выбивки блоков (ЛСВ-1.00.000). На столе снимаются крышка и противень блок-формы и блоки замороженной рыбы сталкиваются в первую ванну глазировочную (ЛВГ-1.00.000) с водой и вручную перемещаются во вторую ванну и далее, на стол стечки (ЛСС-1.00.000).

При перемещении блока рыбы через глазировочные ванны происходит первичная и вторичная глазировка блока с промежуточным «просушиванием» (замерзанием) воды на поверхности блока рыбы. На столе стечки происходит закрепление корочки льда и сток излишней влаги – с последующим перемещением блока на стол упаковки блоков (ЛУБ-2.00.000, ЛУБ-1.00.000). На столе упаковки блок упаковывается в полиэтиленовый вкладыш и затем в зашивающийся мешок. Упакованная рыба складывается на поддон и электрокарой транспортируется в холодильник. А пустые блок-формы из-под рыбы после выбивки укладываются на рольганг  и перемещаются вручную в камеру оттайки-мойки противней. В камере, с помощью оросителей их промывают.

1.4. Комплект технологического оборудования для переработки креветки на чистое мясо.

Принцип работы

В основу разделки сырца (свежевыловленных креветок) положен принцип его шелушения с помощью терочных поверхностей с последующим отделение отходов методом флотации. Накопление сырца производится в бункере, выполненном из нержавеющей стали.

Креветка из бункера дозатором подается на инспекционный конвейер с сетчатым полотном, на котором производится отделение креветки от воды и удаление прилова. Обезвоженная креветка попадает в корпус устройства для тепловой обработки, в котором с помощью шнека транспортируется к выгрузочному лотку.

После тепловой обработки креветка поступает в отделитель мелких частиц (беличье колесо), в котором охлаждается потоком воды. Затем перемещается в шелушильное устройство, где происходит разрушение панциря. И уже потом – в емкости с эжектором, где производится окончательное отделение панциря от мяса, передача смеси в гидросепаратор и далее на барабан для сбора отходов. Продукт с остаточным содержанием панциря поступает на третий отделитель мелких включений, где завершается его очистка.

Очищенное мясо загружается в перфорированные корзины для промывки пресной водой и стечки излишней влаги.

Готовое мясо укладывают в противни и подают на столы для развешивания и последующего замораживания.
